Кронштейн Диана с кольцами 25,4 мм (ЭСТ)

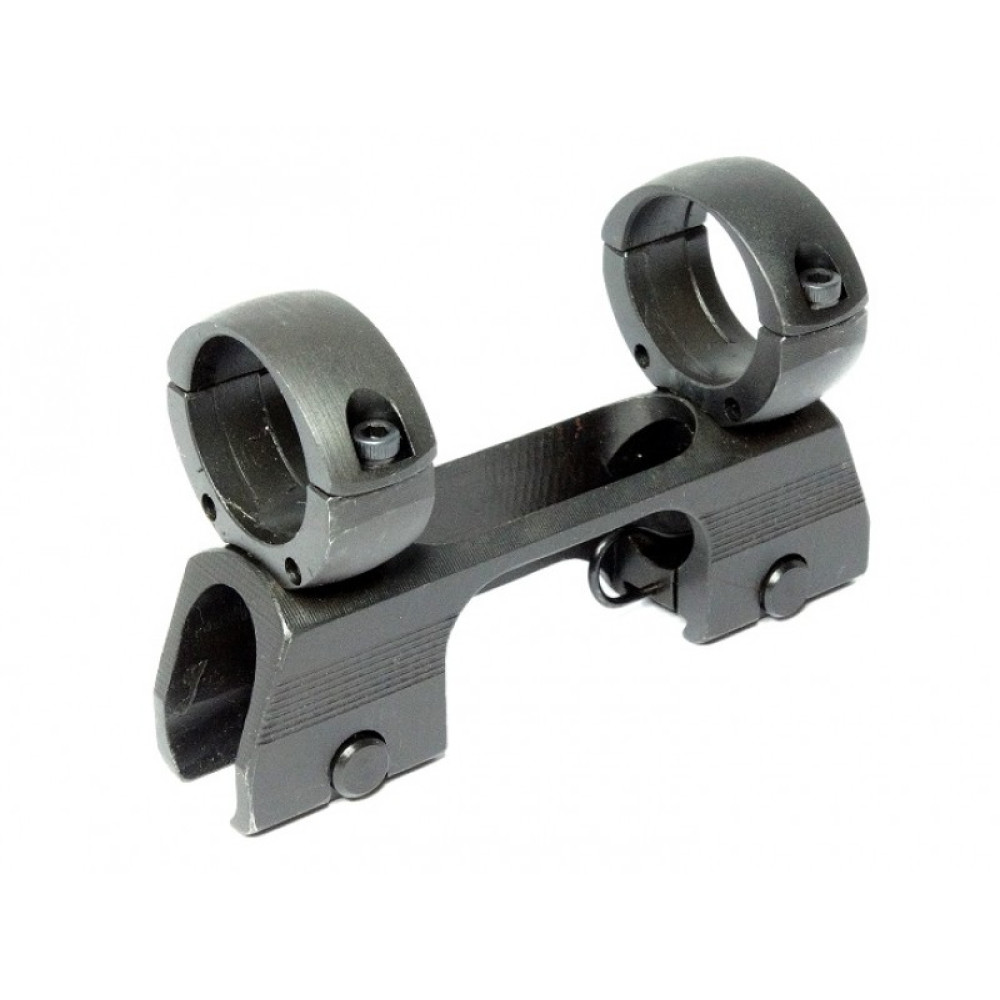

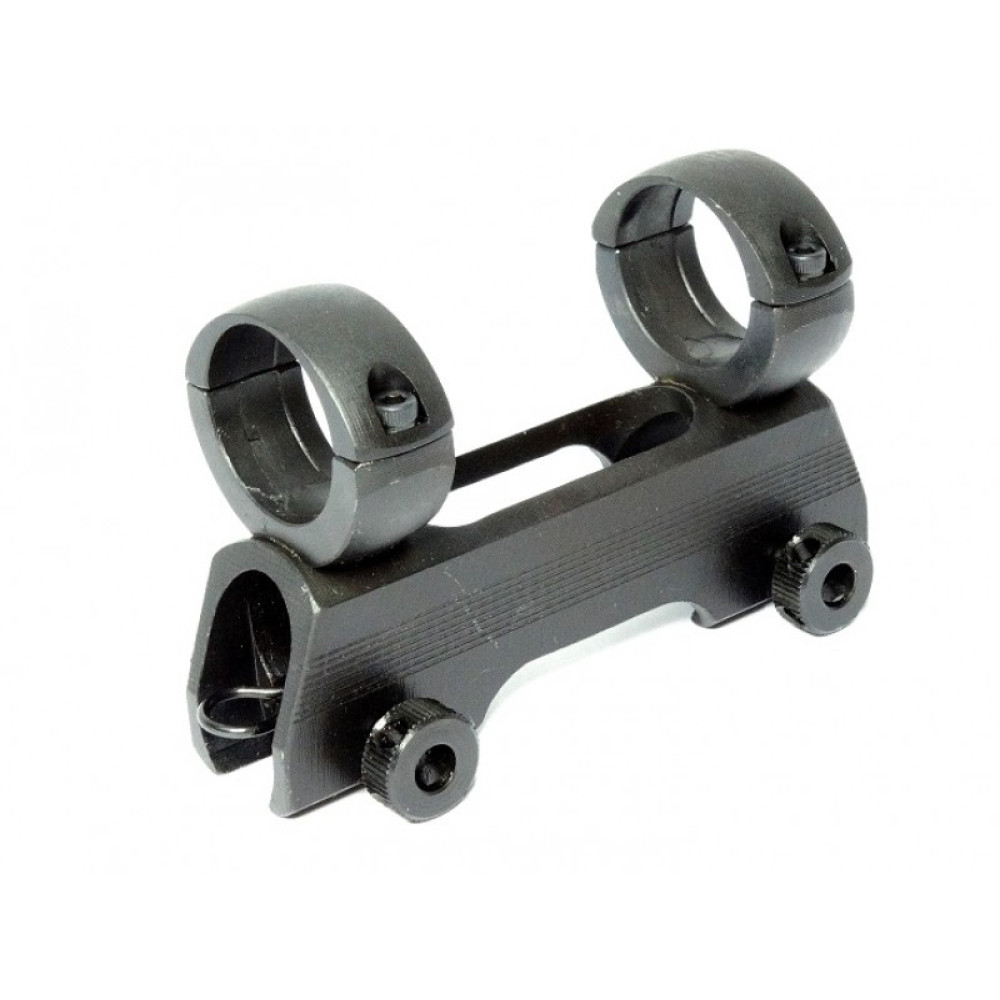

Кронштейн Диана 25 предназначен для установки оптических прицелов с крепежным диаметром 25,4 мм на пневматические винтовки Diana, на которых посадочным местом является планка "ласточкин хвост" шириной 11 мм. Кронштейн имеет уникальную систему стопора и прорезь для просмотра открытого прицела. Кронштейн выполнен из стали.

Пневматические винтовки Diana имеют довольно мощную отдачу по сравнению с другими винтовками. Для таких ружей необходимо использовать мощные кронштейны. Кронштейн Диана изготовлен научно-производственной фирмой "ЭСТ" (г.Тула) из стали.

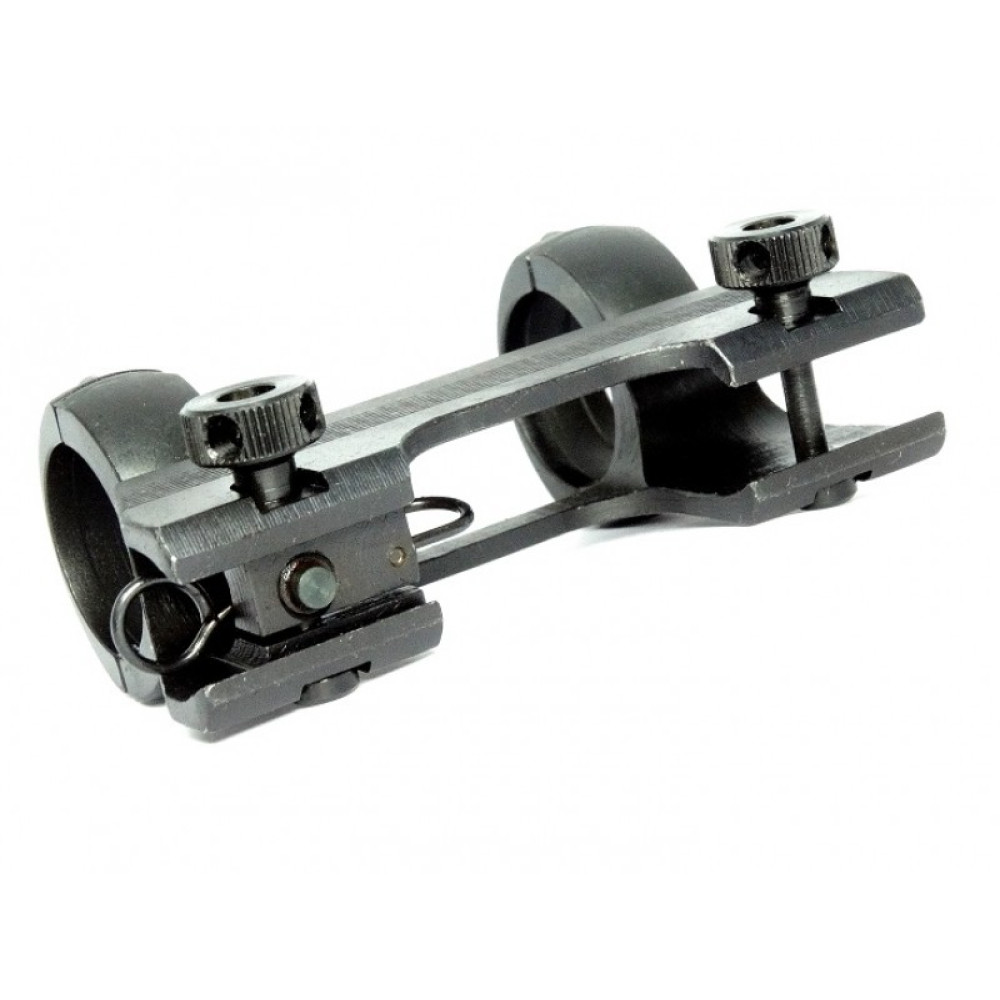

Кронштейн подходит к винтовкам, которые имеют как цельное, так и раздельное основание "ласточкин хвост" шириной 11 мм. Крепление осуществляется за счет двух стяжных винтов, один из которых имеет вертикальный стопор. Стопор проходит через винт, поэтому при установке на "ласточкин хвост" необходимо сначала выкрутить винт, а после нажать на специальный рычаг для подъема стопора.

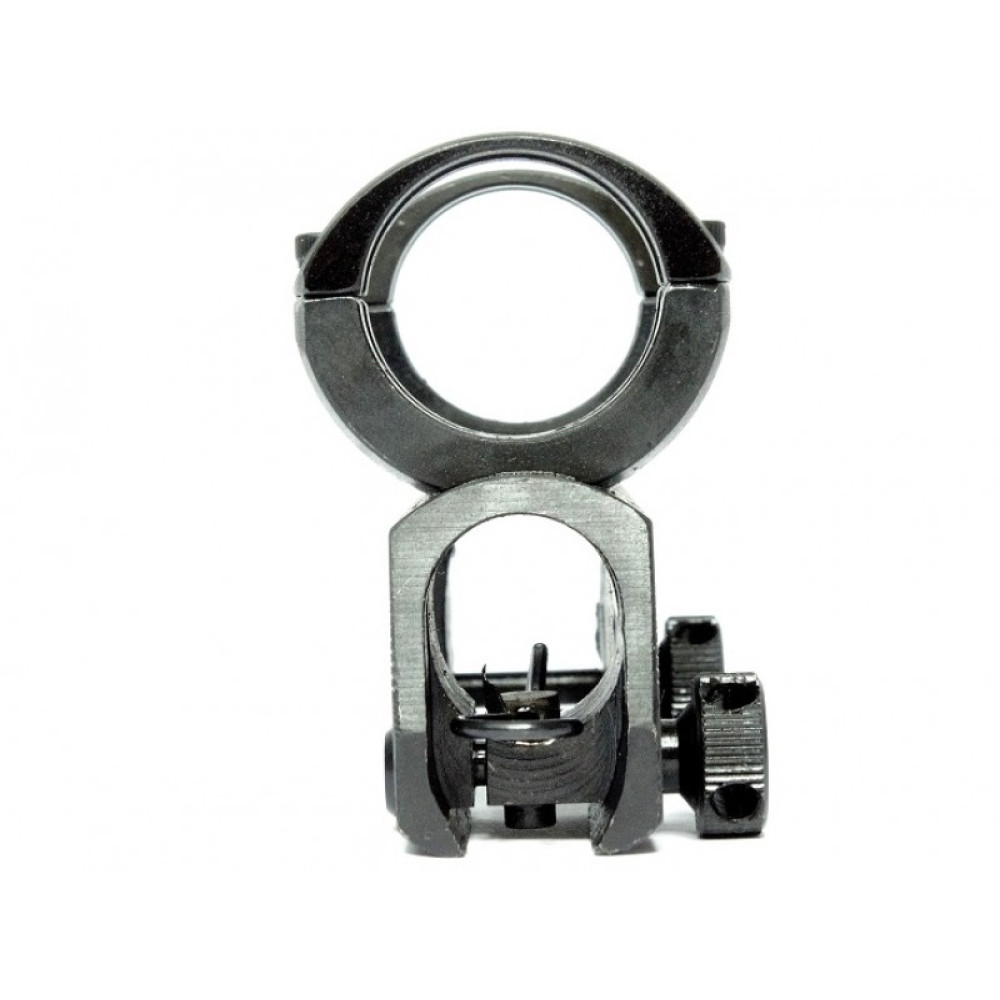

От оптической оси прицела до планки "ласточкин хвост" кронштейн имеет высоту 43 мм. Данная высота позволяет устанавливать прицелы вплоть до 70 мм диаметра объектива. Но основная задача такой высоты - это возможность просматривать открытый прицел. Под кольцами нижнее основание выполнено ввиде овала, что позволяет свободно просматривать механический прицел.

Затяжка стяжных винтов осуществляется за счет воротка, которым является шестигранный ключ для винтов колец.

• Ширина колец - 17 мм
• Отступ от края кронштейна до колец - 10 мм
• Расстояние между кольцами - 48 мм
• Высота от оптической оси до планки "ластхвоста" - 43 мм
• Высота от оптической оси до основания планки - 47.5
• Высота выреза с правой стороны - 23 мм
• Высота выреза с левой стороны - 8 мм
• Высота от планки до верхней части выреза - 25 мм
• Общая высота кронштейна 60 мм
• Расстояние от края до сердины стопора - 80 и 15 мм
• Ширина "ласточкиного хвоста" - 11 мм
• Общая ширина кронштейна - 21 мм
• Длина посадочных стоек - 22 мм
• Расстояние между стойками - 40 мм

Установка кронштейна:

• Вывернуть крепежные винты и снять верхние охваты.
• Вложить оптический прицел в кронштейн, соеринтировав вертикальную ось (сетку) прицела, и закрепить его с помощью верхних охватов и крепежных винтов.

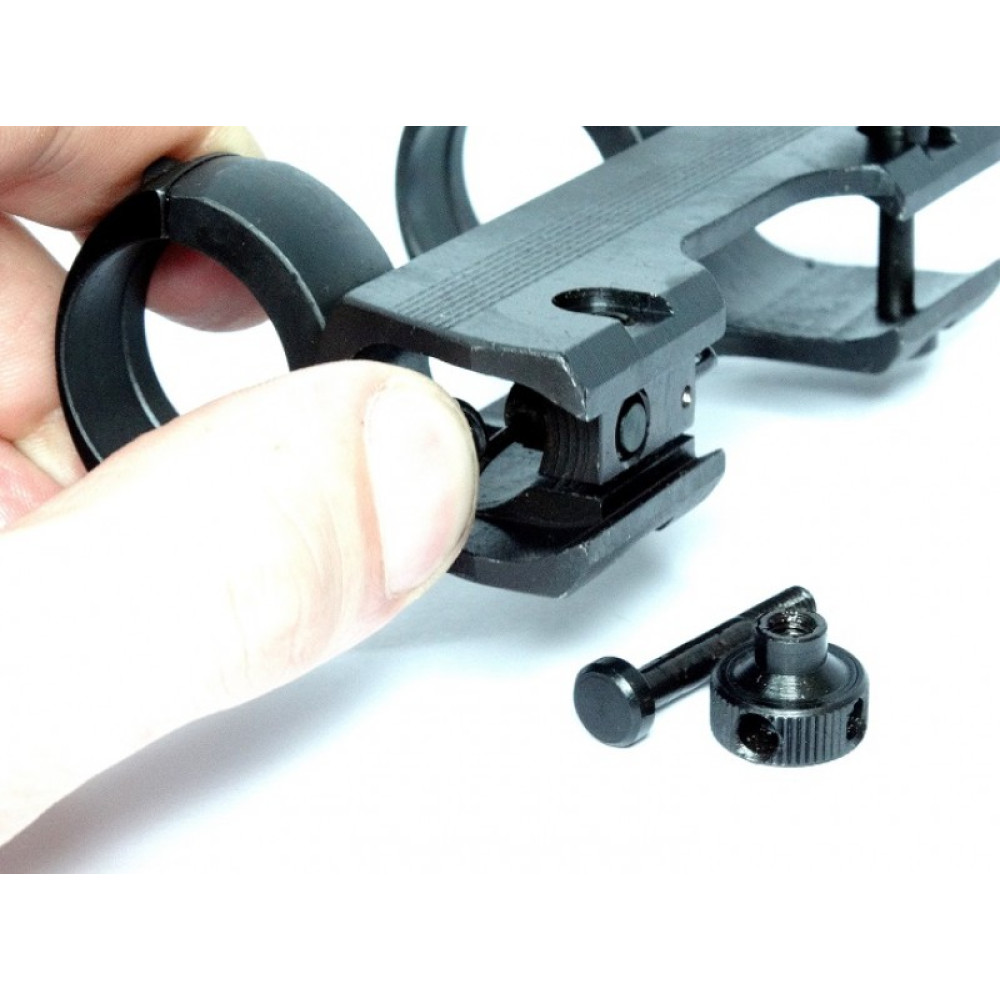

• Освободить фиксатор и приподнять его при помощи пружины, для чего предварительно отвернуть гайку и вынуть винт стяжной. Стяжные винты от проворота выполнены с эксцентричной головкой и при установке в кронштейн должны быть соеринтированы по установочному пазу на основании кронштейна.
• Ввести направляющие кронштейна в "ласточкин хвост" на оружии и двигать до совмещения фиксатора кронштейна со стопорным отверстием в планке.
• Установить на место стяжной винт и с помощью гаек закрепить кронштейн на оружии.

Стяжные гайки располагаются с левой стороны оружия!

• Затянуть гайки. Покачивая прицел, убедиться в надежности его закрепления. С помощью ключа затянуть стяжные гайки до упора.
• Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.
