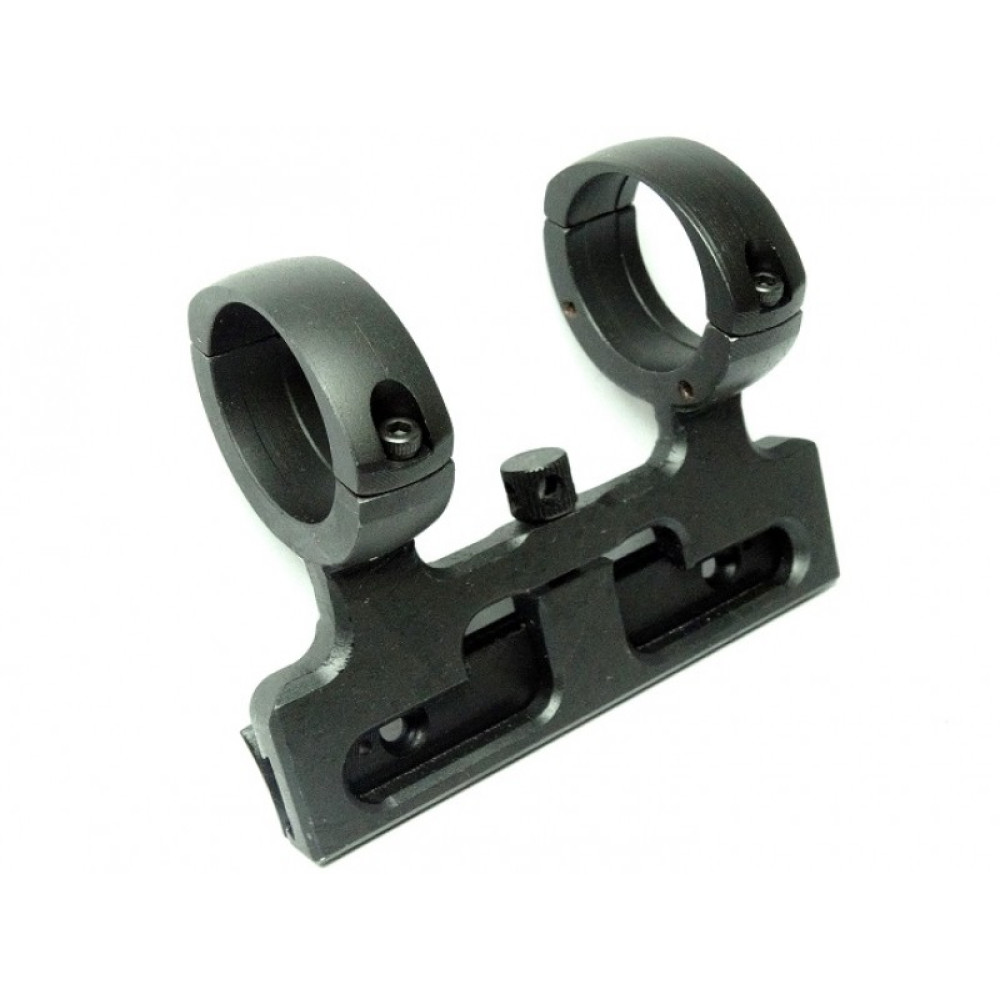

Кронштейн для МЦ 20-01 (30 мм) с планкой
Кронштейн 20-01 предназначен для установки оптических прицелов с крепежным диаметром 30 мм на одноствольные ружья МЦ 20-01, ТОЗ-106, МЦ 20-07. В комплекте с кронштейном идет переходная боковая планка. Кронштейн выполнен из стали.
Кронштейн 20-01 разработан Научно производственной фирмой "ЭСТ". Кронштейн цельнофрезерованный и изготовлен из стали. Особенность установки кронштейнов на такие ружья как МЦ 20-01, ТОЗ 106, МЦ 20-07 является отсутствие бокового крепления. В комплекте с данным кронштейном идет боковая планка. Важным также является и то, что боковую планку нужно устанавливать на ствольную коробку, при этом она будет располагаться под углом. Это учтено и в самом кронштейне. В качестве зажима планки выступает стяжной винт, который затягивается с помощью воротка.
Кронштейн МЦ 20-01 выпускается в двух вариантах:
- Кронштейн для МЦ20-01 (25,4 мм) с планкой
- Кронштейн для МЦ20-01 (30 мм) с планкой
Также советуем посмотреть Кронштейн для МЦ 20-01 с планкой Weaver
/kr_mc_20_01_30mm/kr_est_mc_2001_text.jpg)
Основные размеры кронштейна (D=30 мм), мм:
Установка кронштейна:
- Вывернуть четыре крепёжных винта 4 и снять верхние охваты
- Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела и закрепить его с помощью верхних охватов и крепёжных винтов.
- Закрепить с помощью стяжного винта 3 кронштейн с прицелом на планке.
- Приложить кронштейн с прицелом к ствольной коробке и по двум доступным отверстиям на планке, как по кондуктору, просверлить два отверстия под резьбу М4 в ствольной коробке.
- Снять кронштейн с прицелом с планки и закрепить двумя винтами планку на ствольной коробке оружия.
- Просверлить в ствольной коробке третье отверстие под винт и два отверстия под штифты.
- Окончательно закрепить планку на ствольной коробке с помощью винтов и штифтов и установить прицел с кронштейном на оружие.
- Освободить четыре крепежных винта 4 и сориентировать вертикальную ось (сетку) прицела относительно оружия, затянуть крепежные винты 4.
- Затянуть винт стяжной 3, используя вороток. Покачивая прицел, убедиться в надежности его закрепления.
- Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.
Альтернативный вариант установки предложен на странице кронштейнов для МЦ 20-01. Здесь же представлены дополнительные фотографии крепления прицела на оружии.

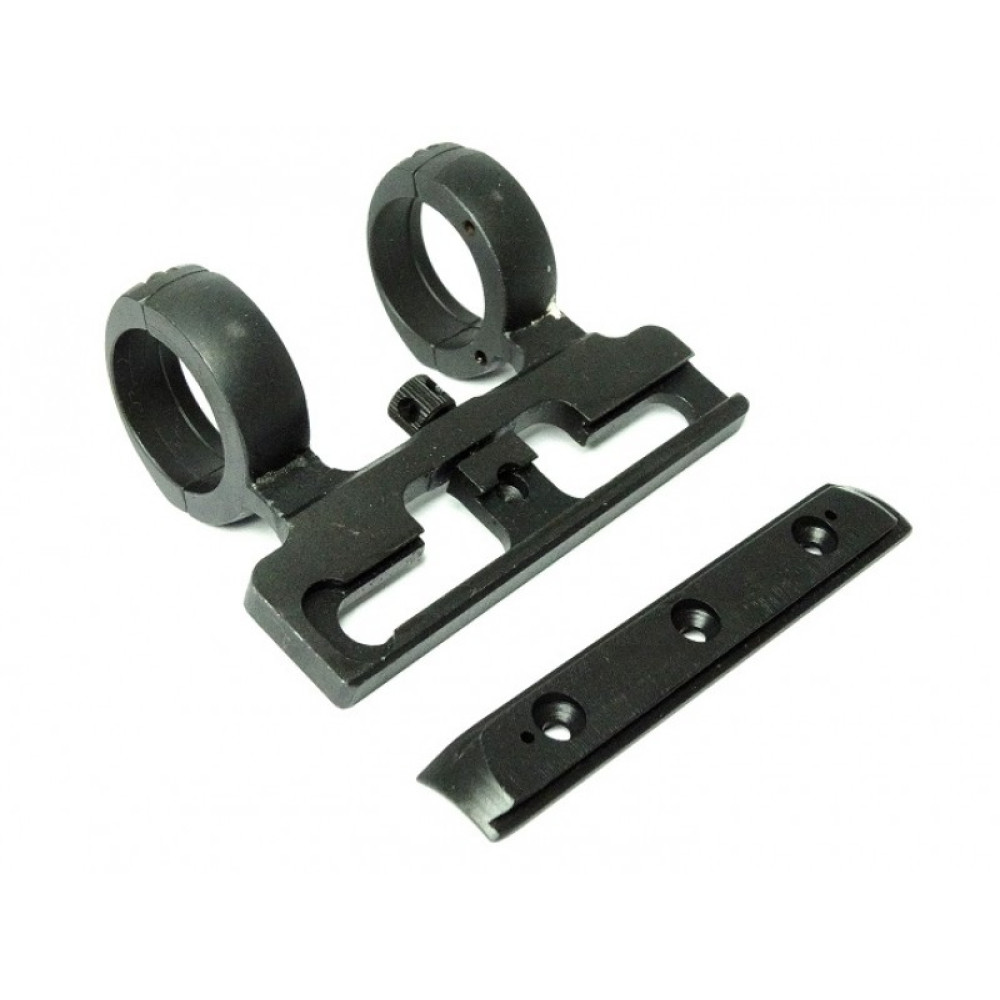

В комплект входит:
- Кронштейн 20-01 (30 мм)
- Планка
- Ключ шестигранный (вороток)
- 3 установочных винта
