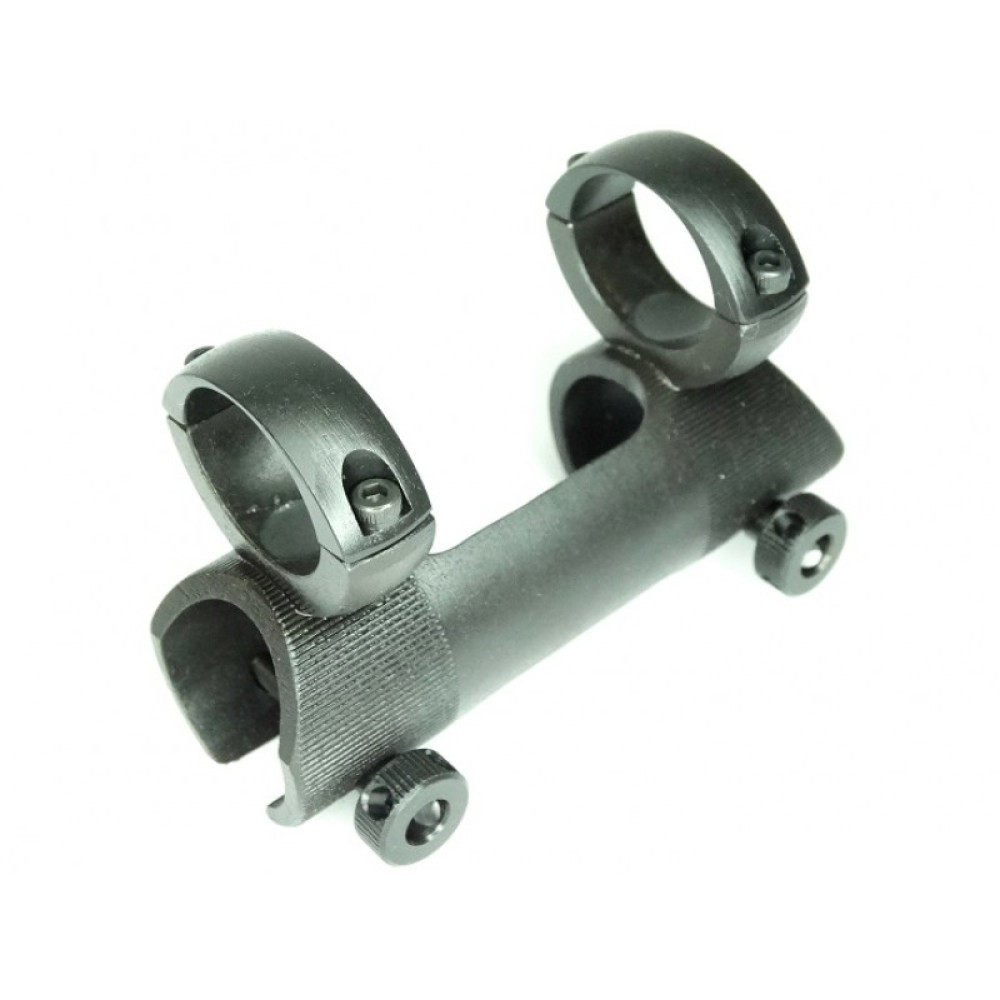

Кр-н ТОЗ 78 с кольцами 25,4 мм (ЭСТ)

Кронштейн 78 дает возможность устанавливать оптические прицелы с крепежным диаметром 25,4 на карабины ТОЗ 78, ТОЗ 99, ТОЗ 99-01, БИ 7, имеющие посадочное место типа "Ласточкин хвост", шириной 8,5 мм. Кронштейн ТОЗ 78 изготовлен с возможностью просмотра открытого прицела оружия при установленном прицеле. Кронштейн изготовлен из легированной стали с последующим оксидным покрытием.

Кронштейн 78 предназначен для установки оптических прицелов на малокалиберные карабины ТОЗ 78, ТОЗ 99, ТОЗ 99-01, БИ 7.Важным при установке кронштейна является ширина посадочной планки - 8,5 мм по нижней кромке, которым соответсвуют вышеописанные карабины. В корпусе кронштейна 78 (с правой стороны относительно смотрящего в прицел стрелка) есть продолный вырез, который обеспечивает выброс отстрелянных гильз. Нижняя часть кронштейна выполнена ввиде окружности, что способствует просмотру открытого прицела, при этом стяжные винты расположены низко, не мешая обзору.При установке кронштейна на карабин крепежные винты можно затянуть руками, но для жесткой фиксации желательно воспользоваться ключом,который идет в комплекте. Данные винты обеспечивают быструю посадку и снятие прицела с оружия. Кронштейн 78 устанавливается на оружие с расчетом, что крепежные винты будут располагаться с левой стороны относительно глаза стрелка.Кронштейн 78 предназначен для установки оптическим прицелов с посадочным диаметром 25,4. Для установки прицелов с посадочным диаметром 30 мм существует его аналог - Кронштейн ТОЗ 78-Д.

Основные размеры кронштейна, мм: Важной характеристикой кронштейна является расстояние между кольцами - 47 мм. Именно в этом месте будут располагаться винты поправок оптического прицела. При этом полная длина посадки кронштейна - 71 мм. Учитывайте данные при покупке или установке прицела.

Нижняя часть кронштейна представляет собой два зажимадлиной 28 и 25 мм, расстояние между зажимами составляет 42 мм.Расстояние между центрами крепежных винтов составляет 67 мм.

Установка кронштейна:

На оружие кронштейн устанавливается в следующей последовательности:

• Вывернуть четыре крепёжных винта 3 и снять верхние охваты 2.
• Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела, и закрепить его с помощью верхних охватов и крепёжных винтов.
• Ввести направляющие кронштейна в “ласточкин хвост” на карабине.
• Гайки 5 располагаются с левой стороны оружия.
• Выбрать продольное положение кронштейна так, чтобы он не мешал выбросу отстрелянных гильз рядом с затвором (БИ 7) или боковым вырезом над затвором (ТОЗ 78).
• Затянуть гайки 5. Покачивая прицел, убедиться в надежности его закрепления. С помощью “усилителя”, например широкой отвертки, затянуть стяжные гайки 5 до упора.
• Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.
