Кронштейн переходной ЭТМИ-023 для МР-155 с ласточкиного хвоста 13 мм на Weaver (ИИМ)
Кронштейн ЭТМИ.734348.023 является переходником с посадочного места "ласточкин хвост" ружья МР-155 и его аналога, шириной 13 ± 0,5 мм, на на направляющую планку Weaver, шириной 21 мм. Данный кронштейн позволяет устанавливать коллиматорные и оптические прицелы на МР-155. Кронштейн МР-155 выполнен в виде двух половинок, которые сжимают планку. Длина планки Weaver составляет 100 мм. Кронштейн изгтовлен из стали.
Кронштейн ЭТМИ.734348.023 изготовлен ООО "Ижевские Инженерные Мастерские" и был запатентован (патент № 2478180).

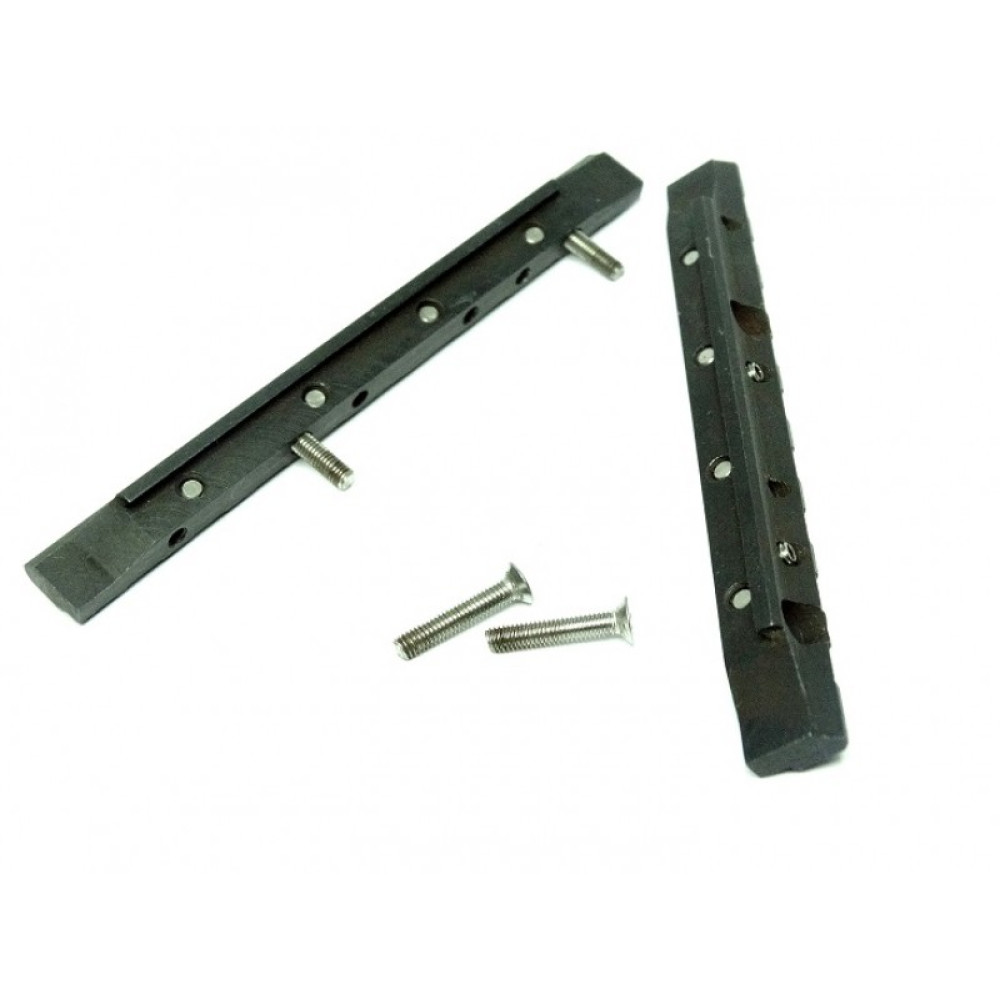

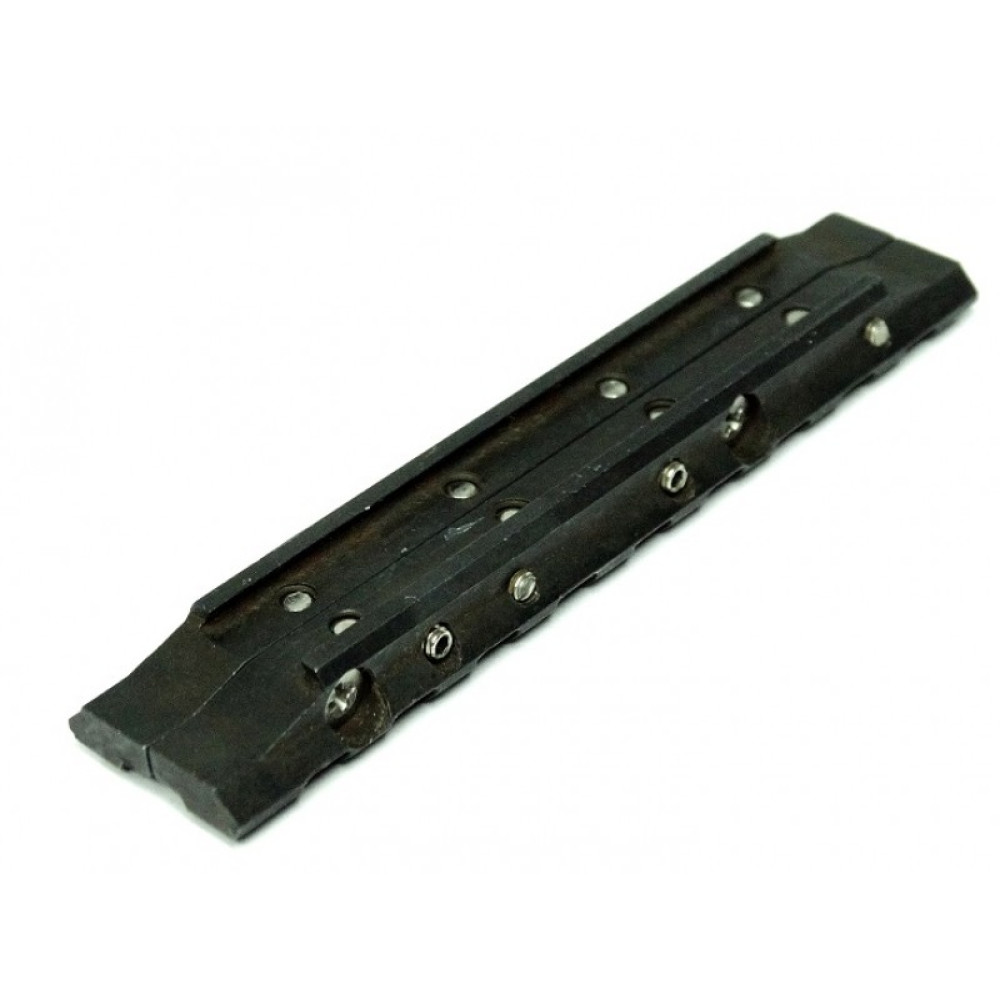

Данный кронштейн имеет основание под "ласточкин хвост". Посадочное место МР-155 не позволяет "заезжать" на планку, поэтому кронштейн выполнен в виде двух половинок. Две части кронштейна затягиваются 4 винтами, по 2 на сторону. При этом кронштейн МР-155 имеет штифты по поперечной и вертикальной оси для жесткой фиксации.

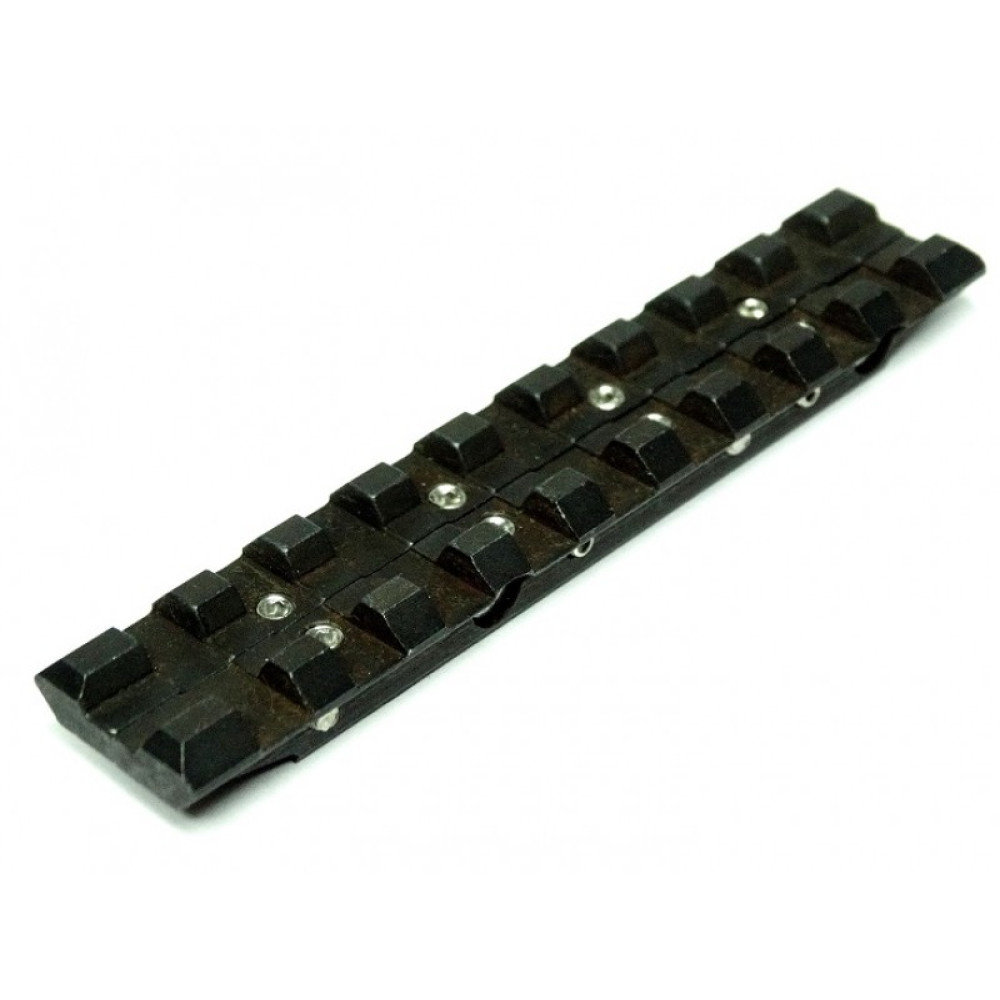

Кронштейн МР-155 утанавливается на всю длину планки "ласточкин хвост" - 75 мм, при этом полная длина образованной сверху планки Weaver составляет 100 мм. Кронштейн имеет небольшие размеры и вес всего 70 г.
Основные размеры кронштейна, мм

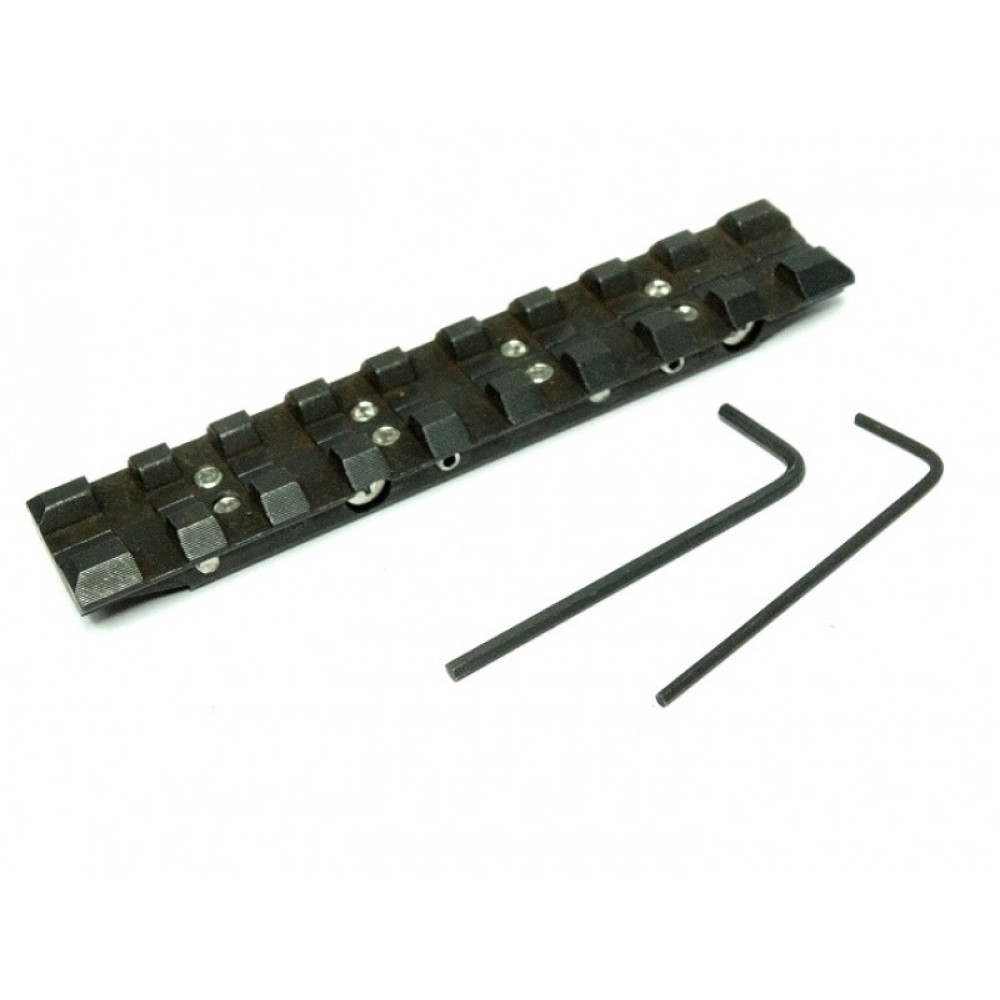

Комплектация:
- Кронштейн в сборе;
- Шестигранный ключ 1,5 мм;
- Шестигранный ключ 2,0 мм;
- Инструкция по установке.
Установка кронштейна на МР-155:
- Вывернуть установочные винты М3х8 и М4х4 (с внутренним шестигранным шлицем) на 1-2 оборота при помощи шестигранных ключей.
- Вывернуть стягивающие винты М3х16 (с потайной головкой и крестообразным шлицем) на 5-6 оборотов при помощи отвертки и установить кронштейн на посадочное место оружия.
- Затянуть слегка стягивающие винты - 4 шт., затем установочные винты - 4 шт. с обеих сторон и продвинуть кронштейн до упора вперед , ударяя по задней поверхности обоих кронштейнов одновременно. Выровнять верхние пазы.
- Затянуть до упора сначала установочные винты - 4 шт., с обеих сторон, затем вехние винты - 8 шт.
- Затянуть стягивающие винты до упора с обеих сторон и проверить надежность закрепления переходного кронштейна к оружию.
- После установки оптического прицела и первых 5-7 выстрелов может произойти незначительное деформирование внутренних поверхностей "ласточкиного хвоста" и как следствие смещение кронштейна вперед. Поэтому после первых выстрелов необходимо проверить и при необходимости подтянуть сначала боковые установочные винты, затем верхние установочные винты, затем стягивающие винты. В случае раскручивания винтов необходимо произвести их законтрирование путем нанесения лака или краски.
